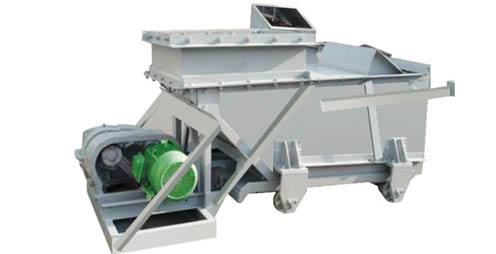

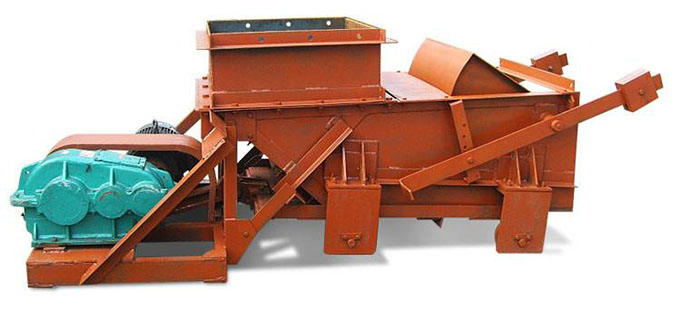

K型往復式給煤機
K型往復式給煤機簡介：
K型往復式給煤機是由機架、底板（給料槽）傳動平臺、漏斗閘門、托輥等組成，機利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動，于煤或其他磨琢性小、粘性小的松散粒狀物料的給料，從而將儲倉或料坑里的煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到運輸設備或其他篩選設備中。在生產線中多用于和皮帶輸送機等輸送設備相互配套，共同完成物流的運輸。也可將散料經料倉或直接進行均勻的轉載到皮帶輸送機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料。
K型往復式給煤機工作原理：

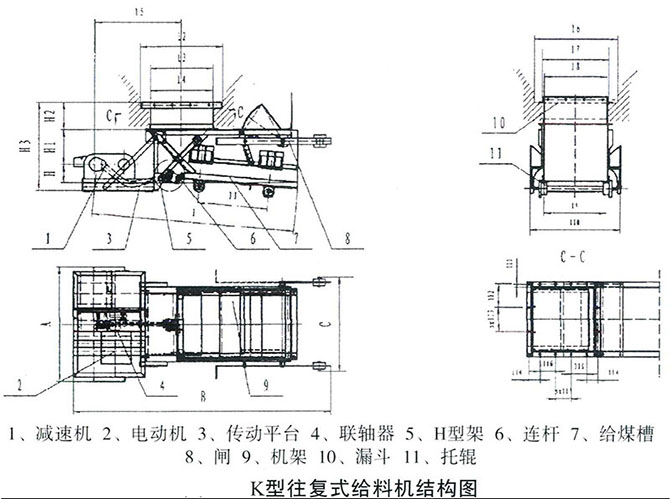

K型給煤機由機架、底板（給煤槽）、傳動平臺、漏頭號、閘門、托輥組成，電機開動后，經彈性聯軸器、減速器、曲柄連桿機構拖動傾斜5度的底板在托輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。該機設有帶漏斗和不帶漏斗、帶調節閥門和不帶漏斗、帶調節閥門和不帶調節閥門兩種形式。
K型往復式給煤機的特點：
1、壽命長，重量輕，體積小，維護保養方便；
2、結構簡單，調節安裝方便；
3、裝有限矩型液力偶合器，能滿載啟動，過載保護；
4、給料量可達1200t/h（煤）,是目前國內的往復式給煤機。
K型往復式給煤機的安裝：
往復式給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓堅固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓堅固。

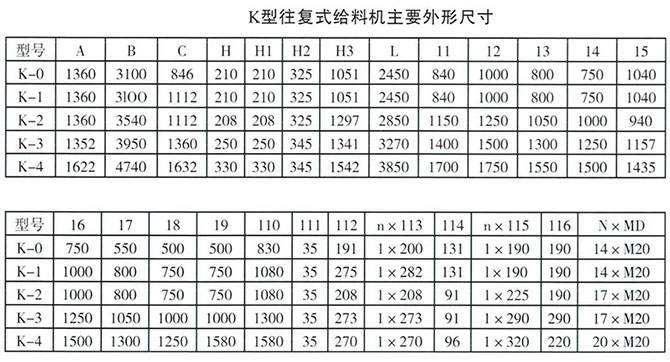

K型往復式給煤機技術參數：
|
型號 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
|
電動機 |
型號 |
Y160M-8 |
Y160M-8 |
Y160M-8 |
Y160M-6 |
Y180L-6 |
|
功率 |
4 |
4 |
4 |
7.5 |
15 |
|
|
轉速(r/min) |
750 |
750 |
750 |
970 |
975 |
|
|
減速機 |
型號 |
ZQ350 |
ZQ350 |
ZQ350 |
ZQ400 |
ZQ500 |
|
裝配方式 |
Ⅶ-3Z |
Ⅶ-3Z |
Ⅶ-3Z |
Ⅵ |
Ⅲ |
|
|
速比 |
12.635 |
12.635 |
12.635 |
15.75 |
15.75 |
|
|
粒度含量 |
10%以下 |
250 |
350 |
400 |
500 |
700 |
|
10%以上 |
200 |
300 |
350 |
400 |
550 |
|
|
自重 |
帶漏斗 |
1150 |
1253 |
1421 |
1973 |
2880 |
|
不帶漏斗 |
1077 |
1156 |
1286 |
1830 |
2677 |
|
