ZSG系列礦用重型振動篩詳細介紹
ZSG系列礦用重型振動篩-新型 高效的篩分設備 生產廠家 整機質保 13353676726
礦用重型振動篩概述：
ZSG系列礦用重型振動篩是一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途為廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
該系列高效重型振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；高效重型振動篩適用于燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的高效能篩分，以及脫水、脫介、選煤作業，現已廣泛應用于冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業。
1.體積小,篩分能力大；
2.重量輕,便于安裝及工藝布置；
3.能耗少,可節約大量能源；
4.價格低,備件量極少；
5.結構簡單,造型美觀；
6.篩網由小塊拼裝,且更換極為簡便。
ZSG系列高效重型振動篩(礦用振動篩)工作原理和結構：
篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

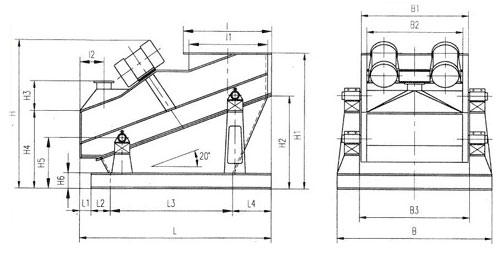

ZSG高效重型篩(礦用振動篩)外形示意圖：
ZSG高效重型篩(礦用振動篩)技術參數表：
電機振動式
|
型號 |
篩面面積 |
篩面傾角 |
給料粒度 |
篩孔尺寸 |
處理量 |
振頻 |
雙振幅 |
配用電機 |
||
|
m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
型號 |
功率Kw |
電壓V |
|
|
ZSGB-0615 |
0.9 |
10 |
<150 |
3 |
10-100 |
16 |
6-9 |
YZO-10-6 |
2*1.0 |
380 |
|
ZSGB-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSGB-1530 |
4.5 |
15 |
45-460 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-0615 |
0.9 |
10 |
10-100 |
YZO-10-6 |
2*1.0 |
|||||
|
ZSG2B-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-1530 |
4.5 |
15 |
45-460 |
YZO-75-6 |
2*5.5 |
|||||
激振器振動式
|
型號 |
篩面面積 |
篩面傾角 |
給料粒度 |
篩孔尺寸 |
處理量 |
振頻 |
雙振幅 |
激振器 |
配用電機 |
||
|
㎡ |
度 |
mm |
mm |
t/h |
Hz |
mm |
型號 |
功率Kw |
電壓V |
||
|
ZSGB-1536 |
5.4 |
15 |
<200 |
3 |
50-360 |
12 |
8-12 |
JZ-75-6 |
Y160M1-8 |
2×4.0 |
380 |
|
ZSGB-1540 |
6 |
15 |
50-400 |
JZ-75-6 |
Y160M1-8 |
2×4.0 |
|||||
|
ZSGB-1836 |
6.48 |
15 |
60-460 |
JZ-100-6 |
Y160M2-8 |
2×5.5 |
|||||
|
ZSGB-1550 |
7.5 |
15 |
70-400 |
JZ-100-6 |
Y160M2-8 |
2×5.5 |
|||||
|
ZSGB-1848 |
8.64 |
15 |
80-500 |
JZ-130-6 |
Y160M2-8 |
2×5.5 |
|||||
|
ZSGB-2040 |
8 |
15 |
80-560 |
JZ-130-6 |
Y160M2-8 |
2×5.5 |
|||||
|
ZSGB-2050 |
10 |
15 |
90-600 |
JZ-160-6 |
Y160L-8 |
2×7.5 |
|||||
|
ZSG2B-1536 |
5.4 |
15 |
50-360 |
JZ-100-6 |
Y160M1-8 |
2×5.5 |
|||||
|
ZSG2B-1540 |
6 |
15 |
50-400 |
JZ-100-6 |
Y160M1-8 |
2×5.5 |
|||||
|
ZSG2B-1836 |
6.48 |
10 |
60-460 |
JZ-130-6 |
Y160M1-8 |
2×5.5 |
|||||
|
ZSG2B-1550 |
7.5 |
15 |
70-400 |
JZ-130-6 |
Y160M1-8 |
2×5.5 |
|||||
|
ZSG2B-1848 |
8.64 |
15 |
80-500 |
JZ-180-6 |
Y160L-8 |
2×7.5 |
|||||
|
ZSG2B-2040 |
8 |
15 |
80-560 |
JZ-180-6 |
Y160L-8 |
2×7.5 |
|||||
|
ZSG2B-2050 |
10 |
15 |
90-600 |
JZ-200-6 |
Y160L-8 |
2×7.5 |
|||||
ZSG高效重型篩(礦用振動篩)安裝與調試：
把底架的槽鋼固定在基礎上，使同側前后支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大于2mm。用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的小間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。
ZSG高效重型篩(礦用振動篩)維護與操作：
在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異常現象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。
礦用重型振動篩廠家提示：請通過正規渠道購買奧創重型振動篩，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站：www.windflows.cn 24小時服務熱線：13353676726
