河南BW型號板式給料機

文章作者：奧創機械發布時間：2018/12/24 11:50:39瀏覽次數：

河南BW型號板式給料機-板式喂料機規格型號重型板式喂料機使用案例生產廠家質量保證 13353676726

板式給料機是一種散狀物料的輸送設備，這種設備既能輸送顆粒粒度在5mm以下的細物料，也能輸送1m以上的大塊物料。具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。在礦山、建材、化工、冶金等工作部門得到廣泛應用。

板式給料機具有牽引力大、功耗小、磨損小、漏料少、運行平穩、工作可靠、使用壽命長、檢修方便等突出的優點。

1、槽板采用雙圓弧板，有效防止漏料。
2、牽引鏈采用承重與牽引分開的結構，提高了板喂機承受沖擊載荷能力。
3、尾部拉緊裝置設有碟形彈簧，能減速緩鏈條沖擊載荷，提高了鏈條的使用壽命。
4板式給料機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
5、尾部有枕木吸震，中部有特殊的吸震托輥支承，改善大塊物料沖擊兩側滾輪和槽板的受力力條件，提高運行部件的壽命。
6、特別加強的頭部罩殼下罩左右是可分式，不妨礙起吊破碎機轉子體。
7、頭部裝置鏈輪13-15齒，奇偶數齒分開傳動，壽命增加。
8、頭部裝置鏈輪切割成3瓣齒，不需拆卸鏈板即可更換輪齒，易維護。
9、傳動型式有開式型、行星型、懸掛型，可供選用。

板式給料機是由傳動系統、鏈板輸送機構、料倉及機架構成；其中輸送機構的鏈板、鏈條、插銷、滾輪等為易損件，以不同的使用強度和頻率，率先出現磨損變形，需要用戶更換板式給料機剛度高，可適應一定粒度的大塊物料，料倉容積大，可有效縮短鏟車送料時間，但同時鏈板傳動速度較慢，承載能力大。


板式給料機用途:
板式給料機是一種散狀物料的輸送設備，這種設備既能輸送顆粒粒度在5mm以下的細物料，也能輸送1m以上的大塊物料。具有適應性強、可調節輸送能力和連續均勻輸送各種物料的功能。在礦山、建材、化工、冶金等工作部門得到廣泛應用。

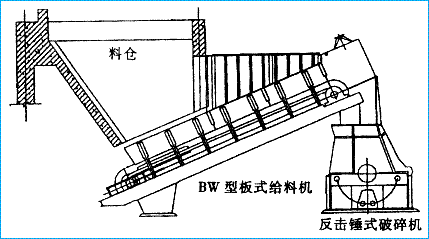

在水泥行業中，用于塊狀石灰石、石膏從礦倉底部到破碎機的輸送，起到均勻喂料的作用。

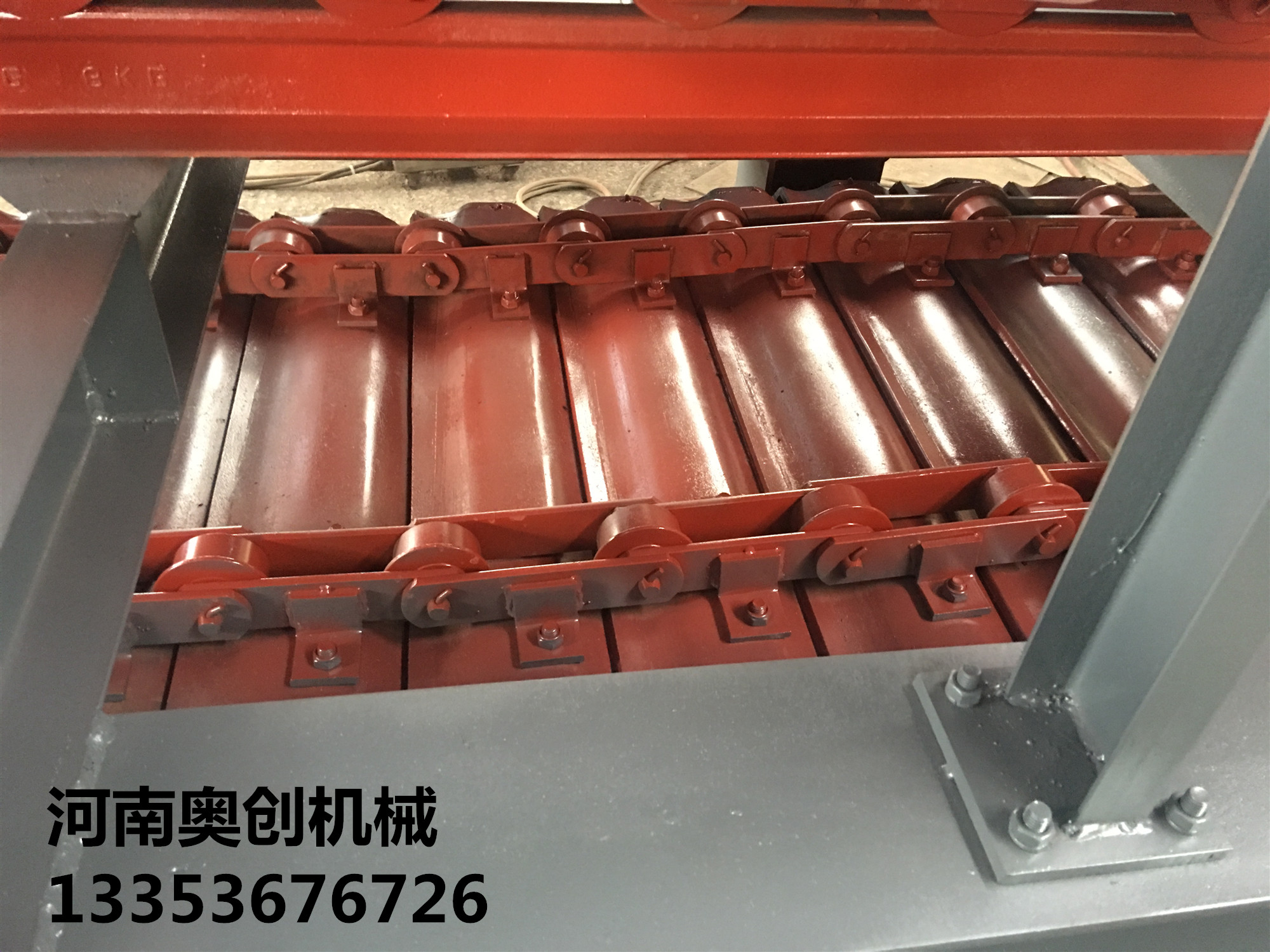

鱗板輸送機實物展示

型號	槽板寬度	頭尾輪軸距	給料速度(m/s)	給料粒度	喂料量t/h	傾角。	電機功率 KW
BW800*15	800	15000	0.03-0.054	350	40-70	0-24	11
BW1000*7.5	1000	7500	0.02-0.054	600	40-100	0-23	11
BW1000*8	1000	8000	0.02-0.054	600	40-100	0-23	11
BW1000*12	1000	12000	0.02-0.054	600	40-100	0-23	15
BW1000*13	1000	13000	0.02-0.054	600	40-100	0-25	15
BW1000*15	1000	15000	0.02-0.054	300	40-80	0-23	15
BW1000*18	1000	18000	0.02-0.054	600	40-100	0-24	15
BW1250*6	1250	6000	0.014-0.08	600	45-150	0-23	15
BW1250*9	1250	9000	0.013-0.06	700	40*180	0-23	15
BW1250*12	1250	12000	0.014-0.08	800	45-150	0-23	18.5
BW1250*4.8	1250	4800	0.06	25	36-360	0-25	11
BW1250*15	1250	15000	0.0054-0.054	600	17-170	0-20	18.5
BW1250*20	1250	20000	0.022-0.066	500	50-150	0-24	22
BW1500*6	1500	6000	0.018-0.053	700	90-270	0-25	11
BW1500*9	1500	9000	0.03	800	200	0-23	15
BW1600*6	1600	6000	0.017-0.17	800	61-610	0-23	22
BW1600*9	1600	9000	0.076	800	180	0-23	22
BW1750*9	1750	9000	0.03-0.1	800	200-675	0-25	37
BW1750*20	1750	20000	0.025-0.125	800	135-405	0-25	30
BW1800*10	1800	10000	0.022-0.066	1200	220-650	0-23	45
BW2000*9	2000	9000	0.035-0.105	1100	300-900	0-25	37.5

BW型號板式給料機廠家提示：請通過正規渠道購買奧創板喂機，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站： www.windflows.cn 24小時服務熱線：13353676726
